Máy chiết rót bột

Máy chiết rót bột là gì?

Máy chiết rót bột định lượng (Powder filling machine) được thiết kế chuyên dụng, đáp ứng nhu cầu chiết rót cho ngành thực phẩm, dược phẩm và các ngành công nghiệp khác. Thiết bị này chuyên chiết rót chính xác định lượng các loại bột mịn, siêu mịn như sữa bột, bột tiêu, muối, thuốc bột, bột hóa chất, cà phê,… vào nhiều loại bao bì khác nhau, bao gồm túi, chai, lọ. Ưu điểm giúp tối ưu hóa quy trình sản xuất, vừa đảm bảo năng suất vừa kiểm soát được chất lượng sản phẩm.

>>> Xem thêm: Quy trình sản xuất sữa bột

Máy chiết bột được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, tùy thuộc vào loại dây chuyền sản xuất mà chúng được tích hợp. Dưới đây là một số ngành công nghiệp phổ biến sử dụng máy chiết rót bột trong quá trình đóng gói:

• Ngành thực phẩm và đồ uống: Các sản phẩm dạng bột như đường, muối, bột cà phê, sữa bột…
• Sản xuất nguyên liệu: Máy chiết rót bột khô được sử dụng để đóng gói các nguyên liệu cần thiết.
• Công nghiệp hóa chất: Thuốc trừ sâu dạng bột, phân bón, thuốc thú y, chất tẩy rửa…
• Ngành công nghiệp dược phẩm: Các loại thuốc dạng bột, thực phẩm chức năng…
• Ngành mỹ phẩm: Chất tẩy rửa mỹ phẩm, bột phấn…
• Ngành nông nghiệp: Phân bón, lúa gạo…

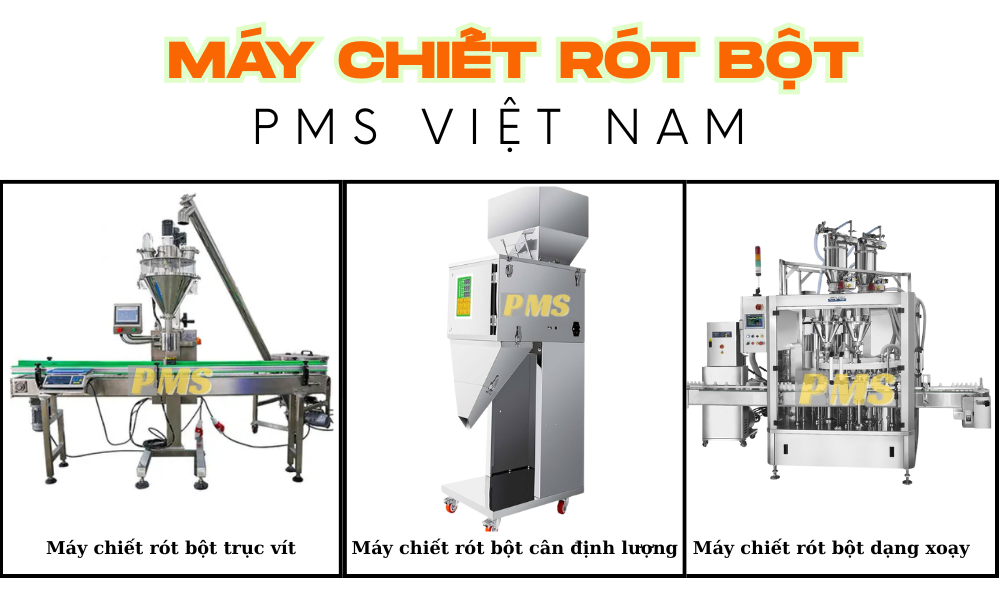

Phân loại máy chiết bột

Về phân loại, máy chiết rót bột khô được chia thành các loại sau:

Căn cứ vào thiết kế

1. Máy chiết rót định lượng bột tuyến tính:
   • Quá trình chiết rót: Thực hiện theo đường thẳng.
   • Thiết kế: Có các đầu cấp liệu và vòi chiết đơn lẻ.
   • Đặc điểm: Công suất hoạt động thấp, cần nhiều không gian lắp đặt, giá thành rẻ, phù hợp với các đơn vị sản xuất quy mô nhỏ.
2. Máy chiết rót định lượng bột mâm xoay:
   • Quá trình chiết rót: Thực hiện theo cách thức xoay tròn.
   • Thiết kế: Thiết kế quay cho phép máy chiếm ít không gian hơn so với máy chiết rót bột tuyến tính.
   • Đặc điểm: Tốc độ chiết nhanh hơn, phù hợp với các doanh nghiệp lớn.

Căn cứ vào mức độ tự động hóa

1. Máy chiết rót bột mini thủ công; Được vận hành thủ công, thích hợp cho các đơn vị sản xuất nhỏ hoặc thử nghiệm.
2. Máy chiết rót bột bán tự động: Một phần quá trình được tự động hóa, giúp tăng năng suất và giảm công sức lao động.
3. Máy chiết rót bột tự động: Hoàn toàn tự động, giúp tiết kiệm thời gian và nhân công, phù hợp với các doanh nghiệp lớn.

Căn cứ vào phương pháp định lượng

1. Máy chiết rót bột trục vít:
   • Phương pháp định lượng: Sử dụng trục vít để định lượng bột.
   • Đặc điểm: Độ chính xác cao, thích hợp cho các sản phẩm yêu cầu định lượng chính xác.
2. Máy chiết rót bột cân định lượng:
   • Phương pháp định lượng: Sử dụng cân để định lượng bột.
   • Đặc điểm: Độ chính xác rất cao, thích hợp cho các sản phẩm yêu cầu định lượng cực kỳ chính xác.

Cấu tạo và nguyên lý hoạt động máy chiết rót bột

Cấu tạo máy chiết rót bột

Máy chiết rót dạng bột bao gồm 5 bộ phận chính như sau:

• Phễu cấp liệu: Chứa nguyên liệu cần chiết rót.
• Vòi chiết: Lắp đặt dưới phễu, có chức năng chiết bột từ phễu vào bao bì hoặc chai lọ.
• Hệ thống định lượng: Sử dụng trục vít định lượng hoặc cân định lượng để đảm bảo khối lượng chiết rót chính xác.
• Cảm biến: Đặt dưới vòi chiết, giúp xác định vị trí của thùng chứa và kiểm tra xem đã đạt đúng khối lượng cần thiết hay chưa.
• Hệ thống điều khiển PLC: Điều khiển và giám sát các thông số vận hành như tốc độ và khối lượng chiết rót.

Ngoài ra, máy chiết bột thường kèm theo hệ thống băng tải tự động hoặc hệ thống cấp liệu trục vít để phù hợp với yêu cầu cụ thể của từng khách hàng.

Nguyên lý hoạt động máy chiết rót bột

Nguyên lý hoạt động của máy chiết rót bột khô phụ thuộc vào mức độ tự động hóa của máy. Dưới đây là một video ngắn mô tả chi tiết cách thức hoạt động của một máy chiết rót định lượng bột tự động.

Các loại máy chiết rót bột hiện có trên thị trường

Máy chiết rót bột sữa

Máy chiết rót bột sữa có các đặc tính nổi bật sau:
– Định lượng với bộ truyền động servo có độ chính xác cao có điều khiển để tự động xử lý dữ liệu của máy cân kiểm tra tiếp theo với điều khiển phản hồi.
– Chiết rót bột qua máy khoan ngang có điều khiển mức
– Tất cả các bộ phận tiếp xúc ngay với bột sữa đều bằng thép không gỉ, SUS304.
– Loại bỏ tối thiểu các lỗi cho sản phẩm chất lượng cao hơn.
– Dễ dàng làm sạch nhờ thiết kế hợp vệ sinh, phễu chia nhỏ

Thông số kỹ thuật của máy chiết rót bột sữa
– Chế độ định lượng
– Phạm vi chiết rót: 100-2000g
– Kích cỡ thùng: Đường kính 60-135mm: Chiều cao: 60-260mm
– Độ chính xác: 100-500g: s 1g: 2500g: <+ 2g
– Tốc độ chiết rót: Trên 50 lon / phút (# 502), Trên 60 lon / phút (@ 300 – # 401)
– Nguồn cấp: 3P AC220-380V 50 / 60Hz
– Tổng công suất: 3,4 kw
– Tổng khối lượng: 450kg
– Nguồn khí nén: 6kg/cm; 0,2cbm/phút
– Kích thước tổng thể: 2650x1040x2300mm
– Thể tích phễu: 50L (phễu chính), 20L (Phễu phụ trợ)

Máy chiết rót bột dược phẩm

• Cấu trúc bằng thép không gỉ, phễu chia mức có thể được rửa dễ dàng mà không cần dụng cụ.
• Máy khoan dẫn động động cơ servo.
• Bàn xoay điều khiển Servo với hiệu suất ổn định.
• PLC, màn hình cảm ứng và điều khiển mô-đun cân.
• Có tay quay điều chỉnh độ cao vừa phải, dễ dàng điều chỉnh vị trí đầu.
• Với thiết bị nâng can khí nén đảm bảo vật liệu không bị trào ra ngoài khi chiết rót.
• Thiết bị được lựa chọn theo trọng lượng, để đảm bảo mỗi sản phẩm đều đủ tiêu chuẩn.

Thông số kỹ thuật của máy chiết rót bột dược phẩm tự động
– Khối lượng bột rót 10 – 5000g
– Đường kính chai/ lọ và chiều cao phù hợp φ:30-160 H:50-280mm
– Độ chính xác của bao bì ≤ 500g,≤±1%; ≥500g, ≤±0.5%
– Tỷ lệ đóng gói 30 – 50 sản phẩm/phút
– Nguồn điện 3 pha AC208-415V 50 / 60Hz
– Tổng công suất điện 2.3KW
– Nguồn khí nén yêu cầu 6kg/cm2 0.05m3/phút
– Khối lượng máy 350Kg
– Kích thước tổng thể 1600x1000x2000mm
– Thể tích phễu 50L (Cỡ phóng to 65L)

>> Xem thêm: Máy chiết rót bột bán tự động

Máy chiết rót bột tự động dạng xoay

Máy chiết rót bột tự động dạng xoay được thiết kế đặc biệt để chiết rót sản phẩm dạng bột vào các chai mở nhỏ.

– Phù hợp cho một số kích thước chai thay đổi bởi các bộ phận khác nhau, thay đổi nhanh chóng.
– Với cảm biến chai, không có chai không có chiết rót.
– Đĩa xoay giữ chai có thể rung để đảm bảo bột được chiết rót đầy trong chai.
– Máy chiết rót bột tự động dạng xoay làm bằng thép không gỉ, phễu đựng bột kiểu mở ngang nên dễ dàng vệ sinh.
–  Hệ thống servo để điều khiển thiết bị khoan có độ chính xác cao và ổn định.
– Với hệ thống điều khiển PLC và màn hình cảm ứng, hiệu suất ổn định và hoạt động dễ dàng.
– Trục vít để nạp bột có thể tùy chọn.
